汽車防抱死系統（ABS）是現代汽車中關鍵的安全裝置，汽車ABS的作用是防止車輪在緊急制動時抱死，為汽車提供了更好的制動控制和穩定性。而汽車ABS系統組成結構就是實現這一功能的核心。

汽車ABS的組成結構包括傳感器、電子控制單元（ECU）、執行器和液壓系統，本文將分別介紹上述四種汽車ABS組成結構的作用。

一、汽車ABS傳感器

汽車ABS系統中的傳感器負責監測汽車的運動狀態和汽車車輪的轉速。

常見的汽車ABS傳感器有車速傳感器、輪速傳感器、轉向角傳感器和轉向角傳感器。

1、汽車ABS車速傳感器：ABS車速傳感器提供汽車當前的速度信息，根據車速來調整制動力的分配，來避免車輪抱死；

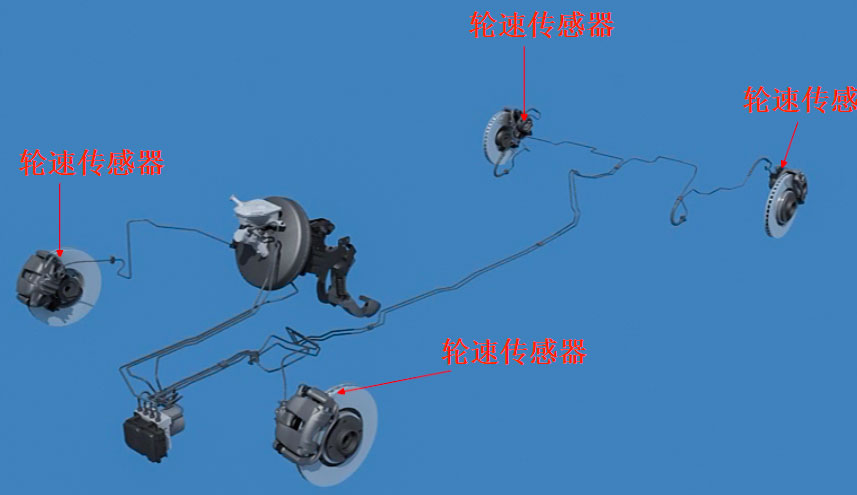

2、汽車ABS輪速傳感器：ABS輪速傳感器安裝在汽車的每個車輪上，用于監測各個車輪的轉速。汽車ABS輪速傳感器提供汽車車輪轉動的實時數據，能夠讓控制模塊檢測到某個車輪是否即將抱死，并采取相應的措施來防止抱死現象的發生；

3、汽車ABS轉向角傳感器：ABS轉向角傳感器的作用是測量方向盤的轉向角度。轉向角傳感器數據可以反應汽車的轉彎狀態，進而對汽車的制動力進行調整分配；

4、汽車ABS加速度傳感器：ABS加速度傳感器是監測汽車的加速度和減速度。加速度傳感器可以幫助汽車ABS系統判斷汽車是否在緊急制動的情況下，并根據需要進行制動力的調整。

5、汽車ABS液壓傳感器：ABS液壓傳感器可以監測制動液的壓力。液壓傳感器數據可以幫判斷汽車每個車輪的制動液壓力是否合適，以避免車輪抱死。

二、汽車ABS電子控制單元（ECU）

汽車ABS電子控制單元（ECU）是整個ABS系統的核心部分，ECU接收汽車ABS傳感器的信號并做出相應的控制決策。電子控制單元通常由微處理器、電路板和存儲器組成。

1、汽車ABS微處理器：電子控制單元的核心，負責處理傳感器信號和執行控制算法。ABS微處理器根據汽車的運動狀態、轉速差異等信息，判斷車輪是否即將抱死，并發送相應的指令。

2、汽車ABS電路板：電路板提供了控制單元的電路支持，包括信號放大、濾波和電源管理等功能。ABS電路板確保傳感器信號的穩定性和可靠性。

3、汽車ABS存儲器：存儲器用于存儲控制單元的程序和數據，包括控制算法和故障診斷信息。這樣控制單元可以根據存儲的算法，實時分析車輪的轉速和制動需求，并控制執行器進行相應的制動調節。

三、汽車ABS執行器

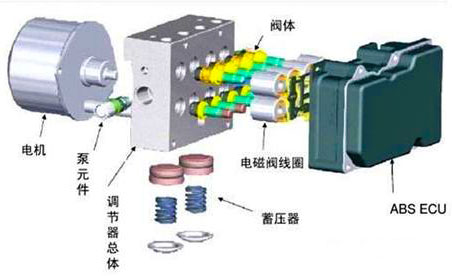

汽車ABS執行器是ABS系統的執行部件，負責控制車輪的制動力。常見的執行器包括制動壓力調節器和電磁閥。

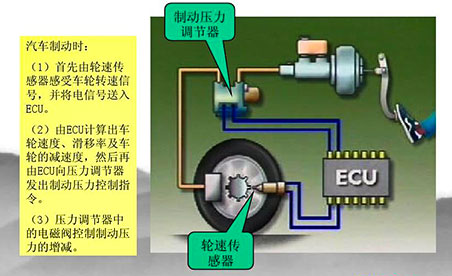

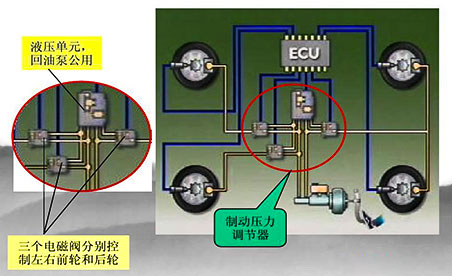

1、汽車ABS制動壓力調節器：調節器安裝在汽車每個車輪的制動系統中，ABS壓力調節器通過控制制動液壓的流量，調節每個車輪的制動壓力。當ABS系統檢測到某個車輪即將抱死時，制動壓力調節器會相應地減小該車輪的制動壓力，以防止輪胎抱死，保持汽車的穩定性。

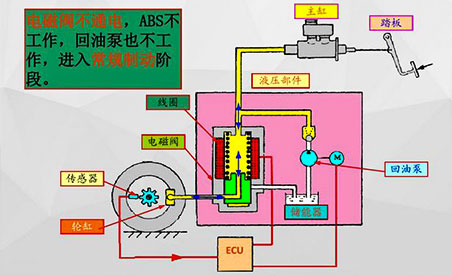

2、汽車ABS電磁閥：電磁閥用于控制制動液壓流量的開關裝置。汽車ABS系統的控制單元通過電磁閥的啟停來調節液壓系統中的液壓壓力，進而對汽車車輪進行精確控制。當控制單元判斷需要減小某個車輪的制動力時，ABS電磁閥會釋放一部分制動壓力，來防止車輪抱死。

四、汽車ABS液壓系統

汽車ABS液壓系統負責傳遞制動壓力和控制液壓流量。ABS液壓系統由制動主缸、制動油管和連接器等組件組成。

1、汽車ABS制動主缸：制動主缸液壓系統的起始點。駕駛員通過踩動汽車踏板產生制動液壓壓力，制動主缸負責將制動壓力傳遞到汽車各個車輪的制動系統中。

2、汽車ABS制動油管和連接器：負責將制動液壓從制動主缸傳遞到各個車輪的制動器。它們通過管路和連接器的布置，確保液壓系統的穩定性和流動性，使制動力能夠準確傳遞到每個車輪。

汽車ABS系統結構復雜，總體由汽車ABS傳感器、電子控制單元（ECU）、執行器和液壓系統四個部分組成，這些結構協同工作使整個ABS系統能夠有效地防止車輪抱死，為乘車人提供更好的制動控制和穩定性，進而提高汽車駕駛安全。
